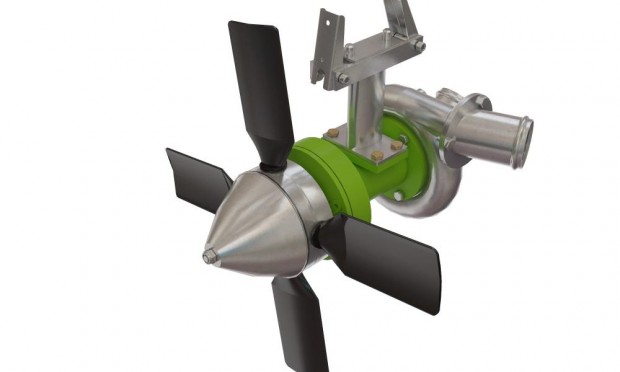

Modelo antigo de bomba eólica em aço inoxidável para Ipanema e Cessna 188.

Este modelo é a versão anterior das bombas (Z20330E e Z18830EN) e não é mais fabricado, estando no site somente para informações sobre reparos.

1. Prisioneiro do spinner (Z20230E-09);
2. Spiner (Z20230E-07);
3. Cubo (Z20230E-03);
4. Pá de Hélice - 15cm (Z20230E-03-03N);
5. Base/Disco de Freio (Z20230E-04-02);
6. Bobina:
   • 12V (Z18830E-04-01-12V);
   • 24V (Z20230E-04-01-24V);
7. Eixo (Z20230E-06);
8. Rolamento 6204 (Z20230E-10);
9. Trava Elástica E20 (Z20230E-12);
10. Suporte da Bomba (Z20230E-20);
11. Mancal (Z20230E-01);
12. Trava Elástica I47 (Z20230E-19);
13. Caracol (Z20230E-02);
14. Junta (Z20230E-24);
15. Saída do Caracol (Z20230E-02-06);
16. Selo Mecânico 3/4"*:

    • Viton (Z20230E-11);
    • Tungstênio + Carbeto de Silício (Z00231M-1);
17. Rotor (Z20230E-05);
18. O'Ring 157 (Z20230E-21);
19. Tampa (Z20230E-08).

Para o kit de reparo completo solicite o seguinte PN:

• Z20230E-30ST - inclui o selo de tungstênio;
• Z20230E-30 - inclui o selo de viton.

*O selo de tungstênio e carbeto de silício (Z00231M-17) é mais resistente à corrosão e é padrão na nova versão de bombas. Entre em contato com a equipe Zanoni para orientações sobre como utilizá-lo nos modelos antigos.
